砖混结构房屋墙体裂缝的分析

作者:墙体裂缝的分析 发布时间:2021-06-15 11:17:38点击:

砖混结构房屋承重墙改梁,墙体裂缝的分析

1。1温差裂缝1。1温度裂缝的类型与特征(1)正八字裂缝和倒八字裂缝。多数情况下,正八字缝和倒八字缝位于顶面纵墙两端、平顶面及山墙处,1~2个开口中有1/3为直角,直角向外延伸,且直角与窗洞接近处裂缝较大,并逐渐减小,女墙靠山角部也有斜裂缝。

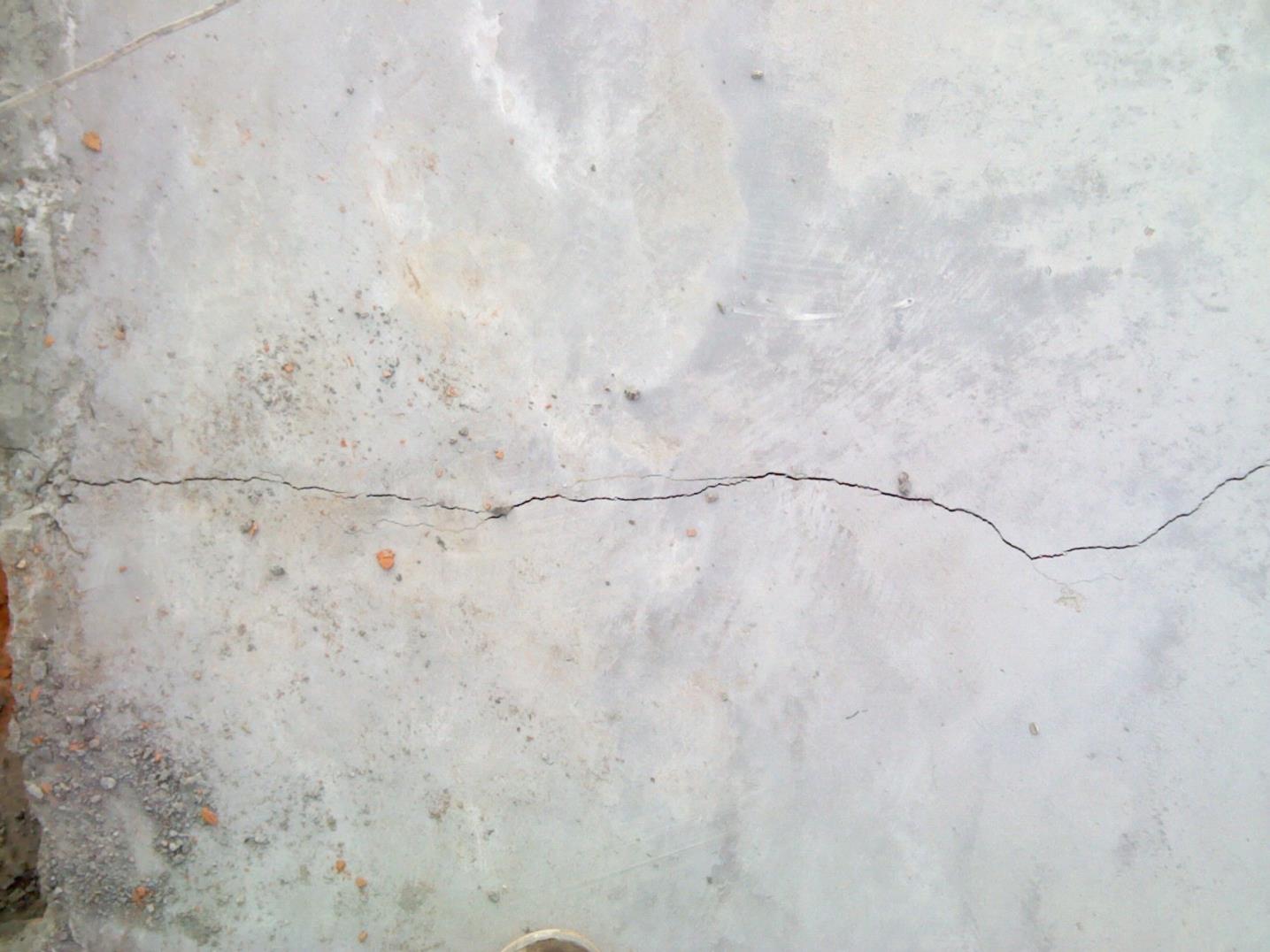

(2)横向裂缝。平屋顶檐下、顶横墙、纵墙和山墙一般发生在圈梁下2~3皮砖缝的位置,灰缝中夹有两端较大、转角处纵横墙,水平裂缝交叉而形成包角裂缝。靠近屋顶楼板的女儿墙,或高而空的房子的外墙窗台,以及单层厂房与生活空间的连接处,也容易产生水平裂缝。


(3)垂直裂缝。长期居住的多层住宅中,未设置伸缩缝时,楼梯休息平台与楼板的邻接位置,以及窗台墙处较薄弱部位易出现竖向裂缝,过梁端及错层处也常发生。气温裂缝一般向阳面墙体背阴面较少,夏季重冬略轻;屋面设保温隔热层的结构墙体裂缝较少,而未设或未达到保温要求的则较多;顶层构造柱设置得越密,裂缝设置得越少,反之亦然;未设置构造柱和未配置压顶筋的女儿墙越多。裂隙通常在竣工后一年内开始出现,通常在夏季或冬季的后生形式和扩展形式中逐渐稳定。

1.1.2温度裂缝产生的原因分析温度裂缝是由温差变化引起的,温度裂缝的大小和环境温差成正比,温度裂缝越大越严重,温度裂缝越小越轻,温度裂缝越小越轻,温度裂缝越小越重,温度裂缝越小越轻。首先,砖混结构的顶层受温度影响较大,尤其是炎热的夏季,日照时间长,屋面的温度可以达到60℃左右,圈梁和屋板共同变形,而墙板的温度在35℃左右。温度差在 C左右。另外,由于混凝土与砖砌体的性能不同,材料的抗温性也不相同,因此混凝土与砖砌体的线膨胀系数(混凝土线膨胀系数为10×10,砖砌体的线膨胀系数为5×10)约为砖砌体的两倍。所以在相同条件下,混凝土屋盖产生的热胀冷缩变形较大,而砖砌体则较小,屋盖和圈梁等钢筋混凝土结构的伸缩量是温度变化时的2倍。

根据上述两个原因,屋面板和圈梁共同变形,对墙体产生水平推力,墙内产生拉剪应力,而门窗洞口角部等薄弱环节(部位)产生集中应力,因砖砌体抗拉强度较低,一旦温度变形产生的主拉应力超过墙体的抗拉极限强度值,就会在结构中产生上面提到的正八字形裂缝,若该部位砂浆饱满度和砂浆标号过低,裂缝即从窗洞角向外延伸形成水平裂缝。倒八字裂缝主要是由于降温冷缩造成的,同屋盖受热膨胀相反,混凝土缩径使屋盖和圈梁对墙体产生水平压应力,从而在墙体内部产生拉应力,该应力在墙体两端形成最大值,同时在门窗洞一: I处形成应力集中,当其拉力超过墙体抗拉强度时,就会产生裂缝。裂隙延展到两个方向,形成倒八字型。垂直裂缝是由于温度下降造成的,从而缩短了楼板的长度,而受墙体限制,则使楼板受到拉力,如果长时间没有设置伸缩缝,则会产生这种裂缝。
